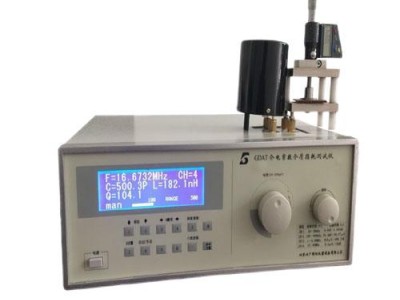

介电常数试验仪：
介质损耗和介电常数是各种电瓷、装置瓷、电容器等陶瓷，还有复合材料等的一项重要的物理性质，通过测定介质损耗角正切tanδ及介电常数（ε），可进一步了解影响介质损耗和介电常数的各种因素，为提高材料的性能提供依据；该仪器用于科研机关、学校、工厂等单位对无机非金属新材料性能的应用研究。
仪器的技术指标
|
信号源 |
DDS信号 |
||
|
频率范围 |
10KHz-70MHz |
10KHz-100MHz |
100KHz-160MHz |
|
Q值测量范围 |
2～1023 |
||
|
Q值量程分档 |
30、100、300、1000、自动换档或手动换档 |
||
|
电感测量范围 |
4.5nH-10mH 160M：1nH-140mH |
||
|
电容直接测量范围 |
1～460pF 160M:1pF-25uF |
||
|
主电容调节范围 |
30～540pF 160M:17-240pF |
||
|
电容准确度 |
150pF以下±1.5pF；150pF以上±1% |
||
|
型号频率指示误差 |
1*10-6 ±1 |
||
|
Q值合格指示预置功能范围 |
5～1000 |
||
Q值自动锁定，无需人工搜索
Q表正常工作条件
a. 环境温度：0℃～+40℃
b．相对湿度：<80％；
c．电源：220V±22V，50Hz±2.5Hz。
10．其他
a．消耗功率：约25W；
b．净重：约7kg；
c. 外型尺寸：（l×b×h）mm：380×132×280。
11．产品配置：
a.测试主机一台；
b.电感一套；
c.夹具一 套
性能特点：
1. 平板电容器 极片尺寸：φ25.4mm\φ50mm 极片间距可调范围和分辨率：≥10mm，±0.01mm
2. 园筒电容器 电容量线性：0.33pF / mm±0.05 pF长度可调范围和分辨率：≥0～20mm，±0.01mm
3. 夹具插头间距：25mm±1mm
4. 夹角损耗角正切值：≤4×10－4（1MHz时）
5、数显电极
维修保养
本测试装置是由精密机械构件组成的测微设备，所以在使用和保存时要避免振动和碰撞，要求在不含腐蚀气体和干燥的环境中使用和保存，不能自行拆装，否则其工作性能就不能保证，如测试夹具受到碰撞，或者作为定期检查，要检测以下几个指标：
1. 平板电容器二极片平行度不超过0.02mm。
2. 园筒电容器的轴和轴同心度误差不超过0.1mm。
3. 保证二个测微杆0.01mm分辨率。
4. 用精密电容测量仪（±0.01pF分辨率）测量园筒电容器，电容呈线性率，从0~20mm，每隔1mm测试一点，要求符合工作特性要求。
附表一,介质损耗测试系统主要性能参数一览表
BH916测试装置 GDAT高频Q表
平板电容极片 Φ50mm/Φ25.4mm 可选频率范围20KHz-100MHz
20KHz-70MHz
200KHz-160MHz
间距可调范围≥15mm 频率指示误差3×10-5±1个字
夹具插头间距25mm±0.01mm 主电容调节范围30-500/18-220pF
测微杆分辨率0.001mm 主调电容误差<1%或1pF
夹具损耗角正切值≦4×10-4 （1MHz) Q测试范围2～1023
液体电极
